Автор Тема: Комплект защит на Джимник от АнВиР!  (Прочитано 23169 раз)

Оффлайн Аллабай

  • Бродяга
  • *****
  • Сообщений: 997
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #20 : 05 Февраль 2007, 21:06:55 »
Толик!

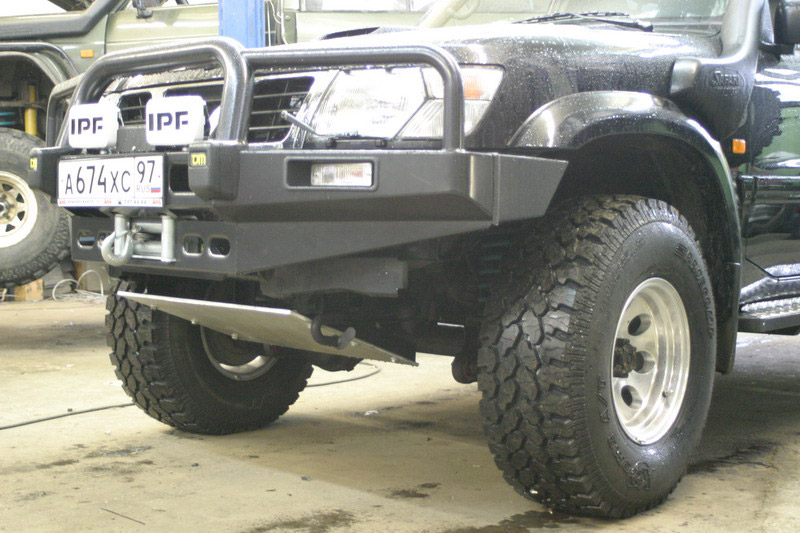

Вот тебе ссылка на картинку для размышления
http://www.4x4parts.ru/photo/mount1/800/IMG_0006.jpg

Вот тебе ссылка 2
http://4x4shop.ru/inc/gallery/SuzukiJimny_automatic/01.JPG
нехочу я пироги из защит городить. а потом их раскручивать после поездок.
Подумай как можно сделать эффективнее и надежнее
Надо попробовать делать защиту из рефлёного алюминиевого листа (3500х1500 примерно). Он легко пилится эл.лобзиком и легко гнётся. Можно кроить прямо по месту. Лист год назад стоил где-то 4000р.
Сколько можно напилить из него защит на Джимники и Витарики. Главное достоинство-ВЕС (раза в 2-3
легче ныне используемого Анатолием материала . Ну и конечно корозийная стойкость. Фирма "Автовентури" делает из него полную защиту днища (видел сам).Эти машины не боялись удары о камни. Ещё им закрывают наружние плоскости от повреждений на Дефендерах.
 Я готов предоставить свою Витару для первой пробы изготовления и установки такой защиты,авансировав покупку материала. Уж очень хочется иметь легкую защиту. Сделать такие-же дренажные и технологические отверстия. Снимать после поездок не надО :thumbup:
[color=\"#0000FF\"]Nоstrаtеrrа.ru[/color]

Rockfire

  • Гость
Комплект защит на Джимник от АнВиР!
« Ответ #21 : 05 Февраль 2007, 21:22:50 »
Надо попробовать делать защиту из рефлёного алюминиевого листа (3500х1500 примерно). Он легко пилится эл.лобзиком и легко гнётся.


При моем стиле езды - "легко гнется" мне не очень подходит.
Я не против чтобы защиты были универсальные для всех, но вес машины выдерживать должна.
Это же не пыльник. а пенек в лесу словить может каждый, в независимости от стиля езды.

А этим аллюминием можно обшить борта машины, подножки, пол в салоне)
будет круто))))))

Оффлайн Аллабай

  • Бродяга
  • *****
  • Сообщений: 997
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #22 : 05 Февраль 2007, 21:43:57 »
При моем стиле езды - "легко гнется" мне не очень подходит.
Я не против чтобы защиты были универсальные для всех, но вес машины выдерживать должна.
Это же не пыльник. а пенек в лесу словить может каждый, в независимости от стиля езды.

А этим аллюминием можно обшить борта машины, подножки, пол в салоне)
будет круто))))))
Дефендоры,Миц Л-200,крузеры выдерживает.Люди в Монголию,Непал ездоли,по камням прыгали прекрасно защищала. А вес раза в 3 поболее (с грузом).
"Легко гнётся"-это не значит пальцами,а значит-гнётся ("кувалдой"),но не трескается по шву .
Если сомнения есть поехали в Петрово - Дальнее (Рублёвка 15мин от кольца) ,убедишься своими глазами.Тяжелее крузера 100 наверно только Хаммеры 1,2. Там сейчас пару Л-200 с защитой такой стоят. Отправляясь на "дальняк" народ и грамма лишнего не возьмёт,но надёжностью защиты никто не пожертвует.
Это-же не чистый аллюминий,а сплав.Он достаточно прочен.
« Последнее редактирование: 05 Февраль 2007, 21:48:52 от serj »
[color=\"#0000FF\"]Nоstrаtеrrа.ru[/color]

Rockfire

  • Гость
Комплект защит на Джимник от АнВиР!
« Ответ #23 : 05 Февраль 2007, 22:10:23 »
Это-же не чистый аллюминий,а сплав.Он достаточно прочен.

Ну раз так - надо подумать...

У ребят знакомых на раллийных машинах дюралевый лист по площади почти всей машины.
Вот там ничего не гнется точно. Но стоит очень дорого.


P.S. для serj - ты не хочешь присоединится в субботу на офф-роад лайт покатушки или отдаешь на тюнинг машину уже?

Для Толи - ссылка номер 3
http://www.autoventuri.ru/Tuning/Hilux/06-ToyTyuning.jpg
« Последнее редактирование: 05 Февраль 2007, 22:14:29 от Rockfire »

Оффлайн АнВи

  • Кочевник
  • ***
  • Сообщений: 234
  • Карма: +0/-0
    • Просмотр профиля
Комплект защит на Джимник от АнВиР!
« Ответ #24 : 05 Февраль 2007, 22:20:59 »
Ну раз так - надо подумать...

У ребят знакомых на раллийных машинах дюралевый лист по площади почти всей машины.
Вот там ничего не гнется точно. Но стоит очень дорого.
P.S. для serj - ты не хочешь присоединится в субботу на офф-роад лайт покатушки или отдаешь на тюнинг машину уже?

Для Толи - ссылка номер 3
http://www.autoventuri.ru/Tuning/Hilux/06-ToyTyuning.jpg
Вы только про цены не забывайте! :blink:
С уважением, Анатолий

Бюро подготовки автомобилей

к приключениям "АнВиР"



8-926-525-17-39

anvir@alterterra.ru

Rockfire

  • Гость
Комплект защит на Джимник от АнВиР!
« Ответ #25 : 06 Февраль 2007, 01:15:02 »
Вы только про цены не забывайте! :blink:


Чуть выше в теме было предложено множество вариантов, просто разнообразные.
Есть идеи как их реализовать? Посчитай, предложи - называй цену.

Что нужно мне

1. ЧТобы защита раздатки не мялась если на ней (на камне) висит машина, не сорвать датчики и провода.
2. Защита бензобака от камней.
3. Защита от бампера до рулевых тяг - при столкновении на небольшой скорости с камнем, бревном, пеньком или в глубокой колее - не повредить жизеннно важные части авто.



после каждых покатущек я не готов снимать и ставить новые защиты. А если оторвет полный привод или погнет рулевую я вообще сам не смогу выбраться из засады.

Поэтому вопрос о цене он такой, непростой. Оказаться в западне, без возможности самостоятельно передвигаться - меня не прельщает.

Надеюсь на твое мастерство и фантазию))))))))))


для понимания проблемы - "33Челендж". Хочется доехать до финиша.. а потом до дома своим ходом....

Оффлайн Аллабай

  • Бродяга
  • *****
  • Сообщений: 997
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #26 : 06 Февраль 2007, 12:52:08 »
Ну раз так - надо подумать...

У ребят знакомых на раллийных машинах дюралевый лист по площади почти всей машины.
Вот там ничего не гнется точно. Но стоит очень дорого.
P.S. для serj - ты не хочешь присоединится в субботу на офф-роад лайт покатушки или отдаешь на тюнинг машину уже?

Для Толи - ссылка номер 3
http://www.autoventuri.ru/Tuning/Hilux/06-ToyTyuning.jpg
У Анатолия конечно дешевле. Но мне-бы хотелось вариант полегче (пусть дороже).Повторяюсь- 1.6л.
А ещё бампера(надеюсь задний не за горами),лебёдка. Хотелось на защите хоть кг.5 сэкономить.

Про субботу: всё зависит от Анатолия. Возможно, что как раз в субботу произойдет тюнинг.  :thumbup:



Вы только про цены не забывайте! :blink:
Я ГОТОВ ПОПРОБОВАТЬ :dwarf:
И вообще "ДОКТОР"(к Анатолию) пациент ждет пересадки органов. Уже в ПАМПАСЫ зовут :gun_smilie:
[color=\"#0000FF\"]Nоstrаtеrrа.ru[/color]

Оффлайн Физкультурник

  • Бродяга
  • *****
  • Сообщений: 2201
  • Карма: +0/-0
    • Просмотр профиля
    • http://www.ibprojects.ru
Комплект защит на Джимник от АнВиР!
« Ответ #27 : 06 Февраль 2007, 17:40:21 »
Ну раз так - надо подумать...

У ребят знакомых на раллийных машинах дюралевый лист по площади почти всей машины.
Вот там ничего не гнется точно. Но стоит очень дорого.
P.S. для serj - ты не хочешь присоединится в субботу на офф-роад лайт покатушки или отдаешь на тюнинг машину уже?

Для Толи - ссылка номер 3
http://www.autoventuri.ru/Tuning/Hilux/06-ToyTyuning.jpg
Я ставил себе дюралевый щит во всю машину. Под двигателем 8мм, под днищем 6 мм. Теперь он в гараже стоит. Гнется как миленький. Неудобный. Во время ТО снять поставить его еще та задача. А сколько денег стоит я вообще молчу. Лучше локальная защита от Толика.
«Черви не будут есть живое дерево, в котором течет жизненный сок;

ржавчина не будет затруднять открытие ворот, если петли вращаются каждый день.

Движение дает здоровье и жизнь. Застой приносит болезнь и смерть».



                                                         Пословица в традиционной китайской медицине

Оффлайн Zook

  • Бродяга
  • *****
  • Сообщений: 2211
  • Карма: +0/-0
    • Просмотр профиля
    • http://www.alterterra.ru
Комплект защит на Джимник от АнВиР!
« Ответ #28 : 06 Февраль 2007, 17:57:54 »
Лучше локальная защита от Толика.

Андрюх, вопрос такой, чем лучше? Серега говорит все защиты загнулись, Димка защиту раздатки вокруг раздатки обмотал... я прихожу к выводу, что либо конструкции сырые или расчитаны только на "городскую" эксплуатацию", либо материал тонковат. Делать защиты из металла толще 3мм на Джимник, да и на Витары - идиотизм, слишком они уже тяжелые получатся.

Поэтому два варианта - либо пересатривать конструкции защит, с тем что бы при той же толщине металла они были прочнее, либо переходить на дюраль и увеличивать толщину.

Оффлайн Физкультурник

  • Бродяга
  • *****
  • Сообщений: 2201
  • Карма: +0/-0
    • Просмотр профиля
    • http://www.ibprojects.ru
Комплект защит на Джимник от АнВиР!
« Ответ #29 : 06 Февраль 2007, 18:09:23 »
Андрюх, вопрос такой, чем лучше? Серега говорит все защиты загнулись, Димка защиту раздатки вокруг раздатки обмотал... я прихожу к выводу, что либо конструкции сырые или расчитаны только на "городскую" эксплуатацию", либо материал тонковат. Делать защиты из металла толще 3мм на Джимник, да и на Витары - идиотизм, слишком они уже тяжелые получатся.

Поэтому два варианта - либо пересатривать конструкции защит, с тем что бы при той же толщине металла они были прочнее, либо переходить на дюраль и увеличивать толщину.
вот если бы из моего люминевого листа наделатьнормальных защит,было бы здорово. Хоть как то инвестиции можно было бы сохранить  :man_in_love:
«Черви не будут есть живое дерево, в котором течет жизненный сок;

ржавчина не будет затруднять открытие ворот, если петли вращаются каждый день.

Движение дает здоровье и жизнь. Застой приносит болезнь и смерть».



                                                         Пословица в традиционной китайской медицине

Оффлайн Аллабай

  • Бродяга
  • *****
  • Сообщений: 997
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #30 : 06 Февраль 2007, 19:56:53 »
Андрюх, вопрос такой, чем лучше? Серега говорит все защиты загнулись, Димка защиту раздатки вокруг раздатки обмотал... я прихожу к выводу, что либо конструкции сырые или расчитаны только на "городскую" эксплуатацию", либо материал тонковат. Делать защиты из металла толще 3мм на Джимник, да и на Витары - идиотизм, слишком они уже тяжелые получатся.

Поэтому два варианта - либо пересатривать конструкции защит, с тем что бы при той же толщине металла они были прочнее, либо переходить на дюраль и увеличивать толщину.

Я как раз к этому веду.Форма у Толика проверена :thumbup: Сделать по ним.
Только то, о чём я говорил не дюралюминий.У него какое-то своё название.И бывает он потолще и потоньше.Тонкий годится для красоты-двери,капоты,пороги отделывать, А вот из толстого можно попробывать.Можно даже в две толщины склепать-всё равно лёгкая будет.
[color=\"#0000FF\"]Nоstrаtеrrа.ru[/color]

Оффлайн Zook

  • Бродяга
  • *****
  • Сообщений: 2211
  • Карма: +0/-0
    • Просмотр профиля
    • http://www.alterterra.ru
Комплект защит на Джимник от АнВиР!
« Ответ #31 : 07 Февраль 2007, 10:58:25 »
Я как раз к этому веду.Форма у Толика проверена :thumbup: Сделать по ним.
Только то, о чём я говорил не дюралюминий.У него какое-то своё название.И бывает он потолще и потоньше.Тонкий годится для красоты-двери,капоты,пороги отделывать, А вот из толстого можно попробывать.Можно даже в две толщины склепать-всё равно лёгкая будет.

Самый толстый лист рифленого алюминия

всего 4 мм и стоит он 7075р (4*1200*3000мм)

КМК, защита из него будет более хлипкая, чем нынешние. Склепывать вместе два листа .... а смысл?

6/8 мм листы (гладкие) есть нескольких марок:



АМГ5м 12140/16320руб (6(8)*1500*3000мм)
АМГ2м -/12160руб (8*1200*3000мм)
Д16 13273/18813руб (6(8)*1500*3000мм)

К тому же резать и гнуть алюминий 6/8мм далеко не все берутся, да и стоимость защит увеличивается в 2-3 раза.

Инормация по алюминиевым плитам - http://alros.ru/info.php?c=info.html
« Последнее редактирование: 07 Февраль 2007, 11:06:36 от Zook »

Оффлайн Аллабай

  • Бродяга
  • *****
  • Сообщений: 997
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #32 : 08 Февраль 2007, 08:59:39 »
Самый толстый лист рифленого алюминия

всего 4 мм и стоит он 7075р (4*1200*3000мм)

КМК, защита из него будет более хлипкая, чем нынешние. Склепывать вместе два листа .... а смысл?

6/8 мм листы (гладкие) есть нескольких марок:



АМГ5м 12140/16320руб (6(8)*1500*3000мм)
АМГ2м -/12160руб (8*1200*3000мм)
Д16 13273/18813руб (6(8)*1500*3000мм)

К тому же резать и гнуть алюминий 6/8мм далеко не все берутся, да и стоимость защит увеличивается в 2-3 раза.

Инормация по алюминиевым плитам - http://alros.ru/info.php?c=info.html

Вопрос к Анатолию: на сколько комплектов защит хватит одного листа. Любая шлифмашинка с хорошим
диском режет его как масло,а загибать может не придётся(может Толик обойдётся без этого)
« Последнее редактирование: 08 Февраль 2007, 10:24:16 от DNZ »
[color=\"#0000FF\"]Nоstrаtеrrа.ru[/color]

Оффлайн Димка

  • Администратор
  • Бродяга
  • *****
  • Сообщений: 5286
  • Карма: +21/-1
    • Просмотр профиля
    • http://www.alterterra.ru
Комплект защит на Джимник от АнВиР!
« Ответ #33 : 08 Февраль 2007, 10:43:56 »
Вопрос к Анатолию: на сколько комплектов защит хватит одного листа. Любая шлифмашинка с хорошим
диском режет его как масло,а загибать может не придётся(может Толик обойдётся без этого)

Там не все так просто. Сейчас защита в основном состоит из 3-х частей, которые в местах крепления ложатся "в нахлест", что уменьшает клиренс на 6мм. При использовании 8мм аллюминия - уже 16мм, плюс проблема с креплением передней защиты - там нужно уже другие болты (более длинные) ставить... Гнуть нужно немного лист защиты двигателя, и лист защиты раздатки, но, это не проблема для завода, где есть пресс. Основная проблема - это нарезать. Кстати - основной вопрос - а прочность на изгиб 8мм аллюминия соответствует какой толщине обычного металла?
« Последнее редактирование: 08 Февраль 2007, 10:45:41 от DNZ »
Пословица звучит витиевато:
Не восхищайся прошлогодним небом, -
Не возвращайся - где был рай когда-то,
И брось дурить - иди туда, где не был!

Оффлайн АнВи

  • Кочевник
  • ***
  • Сообщений: 234
  • Карма: +0/-0
    • Просмотр профиля
Комплект защит на Джимник от АнВиР!
« Ответ #34 : 08 Февраль 2007, 11:11:32 »
Вопрос к Анатолию: на сколько комплектов защит хватит одного листа. Любая шлифмашинка с хорошим
диском режет его как масло,а загибать может не придётся(может Толик обойдётся без этого)
Листа в лучшем случае хватит на два комплекта! :)
Что касается резать болгаркой, то это не мой и не заводской метод. :)
Выигрышь по весу не очень велик, а вот разница в цене велика! :(

И не забывайте железная защита более ремонтнопригодна. Особенно в полевых условиях.

Там не все так просто. Сейчас защита в основном состоит из 3-х частей, которые в местах крепления ложатся "в нахлест", что уменьшает клиренс на 6мм. При использовании 8мм аллюминия - уже 16мм, плюс проблема с креплением передней защиты - там нужно уже другие болты (более длинные) ставить... Гнуть нужно немного лист защиты двигателя, и лист защиты раздатки, но, это не проблема для завода, где есть пресс. Основная проблема - это нарезать. Кстати - основной вопрос - а прочность на изгиб 8мм аллюминия соответствует какой толщине обычного металла?


Алюминий однозначно гнется хуже.
С уважением, Анатолий

Бюро подготовки автомобилей

к приключениям "АнВиР"



8-926-525-17-39

anvir@alterterra.ru

Оффлайн Димка

  • Администратор
  • Бродяга
  • *****
  • Сообщений: 5286
  • Карма: +21/-1
    • Просмотр профиля
    • http://www.alterterra.ru
Комплект защит на Джимник от АнВиР!
« Ответ #35 : 08 Февраль 2007, 11:13:30 »
Алюминий однозначно гнется хуже.
Ну, так не это ли нам всем нужно? :)
Пословица звучит витиевато:
Не восхищайся прошлогодним небом, -
Не возвращайся - где был рай когда-то,
И брось дурить - иди туда, где не был!

Оффлайн ilya@джимник

  • Странник
  • ****
  • Сообщений: 339
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #36 : 29 Апрель 2007, 19:41:41 »
Толик, обнаружена серьезная "дырка" с защитой раздатки!

Смотрели на днях со Sprinter-ом, как у него установлена защита (и что закрывает), и как у меня.

Результат - т.к. раздатка у новых jimny 2005 / 2006 существенно отличается от раздатки jimny "до 2005", то твоя защита закрывает совершенно разные их участки! У меня - при установленной защите вообще не видно не то, что каких-либо датчиков, но и вообще раздатки не видно. У Ромы - защита заканчивается аккурат в том месте, где из раздатки торчит здоровый датчик - то ли 4вд то ли скорости.

Неудивительно, что Рома уже 2 раза отрывал датчики, несмотря не установленную защиту.

Короче говоря, та защита раздатки, что имеется сейчас - имеет смысл ТОЛЬКО для джимников до 2005 года (с механической раздаткой). Для новых джимни требуется разработка НОВОЙ защиты раздатки.

ЗЫ К сож-ю, фотографий не сделали, поэтому проиллюстрировать нечем. Но разница настолько очевидна, что просто не ходи к гадалке. Будут под рукой 2 джимника разный серий (старый и новый) - посмотри.

Оффлайн АнВи

  • Кочевник
  • ***
  • Сообщений: 234
  • Карма: +0/-0
    • Просмотр профиля
Комплект защит на Джимник от АнВиР!
« Ответ #37 : 01 Май 2007, 17:37:06 »
Толик, обнаружена серьезная "дырка" с защитой раздатки!

Смотрели на днях со Sprinter-ом, как у него установлена защита (и что закрывает), и как у меня.

Результат - т.к. раздатка у новых jimny 2005 / 2006 существенно отличается от раздатки jimny "до 2005", то твоя защита закрывает совершенно разные их участки! У меня - при установленной защите вообще не видно не то, что каких-либо датчиков, но и вообще раздатки не видно. У Ромы - защита заканчивается аккурат в том месте, где из раздатки торчит здоровый датчик - то ли 4вд то ли скорости.

Неудивительно, что Рома уже 2 раза отрывал датчики, несмотря не установленную защиту.

Короче говоря, та защита раздатки, что имеется сейчас - имеет смысл ТОЛЬКО для джимников до 2005 года (с механической раздаткой). Для новых джимни требуется разработка НОВОЙ защиты раздатки.

ЗЫ К сож-ю, фотографий не сделали, поэтому проиллюстрировать нечем. Но разница настолько очевидна, что просто не ходи к гадалке. Будут под рукой 2 джимника разный серий (старый и новый) - посмотри.
Уже разработан и заказан дополнительный элемент который ставится на защиту раздатки. По получению доп. элемента все будут оповещены.
Спасибо за помощь!
С уважением, Анатолий

Бюро подготовки автомобилей

к приключениям "АнВиР"



8-926-525-17-39

anvir@alterterra.ru

Оффлайн Аллабай

  • Бродяга
  • *****
  • Сообщений: 997
  • Карма: +0/-0
    • Просмотр профиля
    • http://
Комплект защит на Джимник от АнВиР!
« Ответ #38 : 07 Май 2007, 11:44:39 »
Уже разработан и заказан дополнительный элемент который ставится на защиту раздатки. По получению доп. элемента все будут оповещены.
Спасибо за помощь!
Толик.  Самый простой и недорогой лифт Джимника от АНВИР - это как?
[color=\"#0000FF\"]Nоstrаtеrrа.ru[/color]

Оффлайн АнВи

  • Кочевник
  • ***
  • Сообщений: 234
  • Карма: +0/-0
    • Просмотр профиля
Комплект защит на Джимник от АнВиР!
« Ответ #39 : 09 Май 2007, 01:10:24 »
Толик.  Самый простой и недорогой лифт Джимника от АНВИР - это как?
Смотря что ты хочешь добиться!?
Можно изготовить проставки под пружины (45 мм) и заменить амортизаторы.
С уважением, Анатолий

Бюро подготовки автомобилей

к приключениям "АнВиР"



8-926-525-17-39

anvir@alterterra.ru





ATQ

Полезные ссылки:
